Processo de inicialização das placa-mães com chipset Intel H55

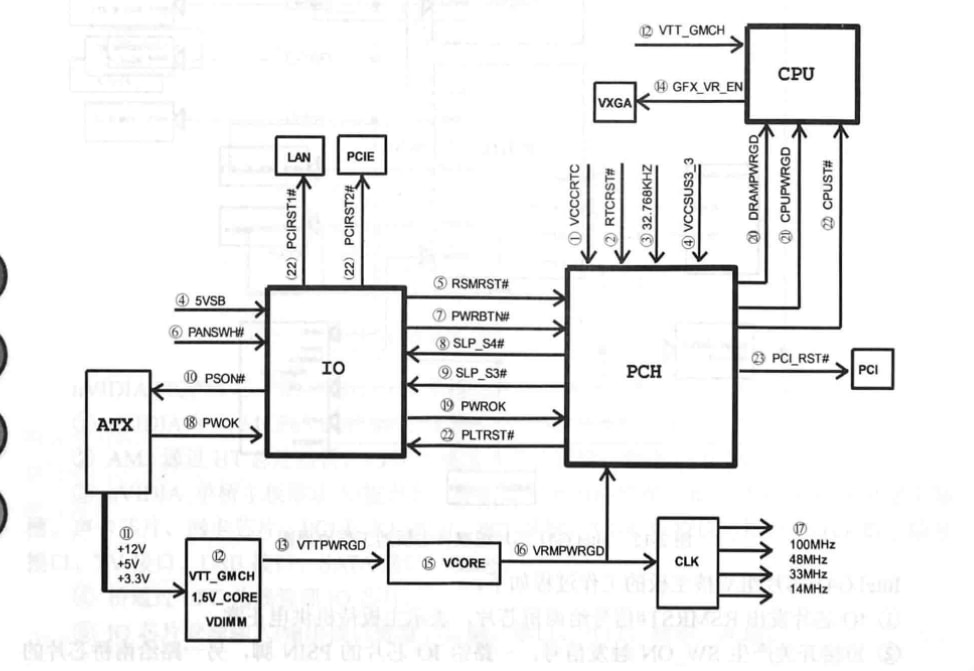

O processo de inicialização das placa-mães com chipset Intel H55 (PCH) é o seguinte.

1. VCCRTC fornece energia ao circuito do relógio em tempo real dentro do PCH

2. RTCRST# fornece reset para o circuito do relógio em tempo real dentro do PCH.

3. O oscilador de cristal começa a oscilar para fornecer à ponte uma frequência de 32,768kHz.

4. 5VSB fornece energia de espera para o chip IO e VCCSUS33 fornece energia de espera para o PCH.

5. O chip IO envia o sinal RSMRST# para o PCH, indicando que a fonte de alimentação em espera da placa principal está normal.

6. A chave de curto-circuito ( Botão de power) gera o sinal de disparo PANSWH# e o envia para o chip IO.

7. o IO após a conversão interna do chip, ele emite o sinal PWRBTN# para solicitar energia à PCH.

8. A PCH emite o sinal SLP S4# contínuo de alto nível para o chip IO e liga a fonte de alimentação da memória.

9. A PCH então emite o sinal SLP_S3# contínuo de alto nível para o chip IO, indicando que pode ser ligado.

10. IO depois que o chip passa pela conversão interna, ele emite PSON# com um nível baixo contínuo para a fonte de alimentação ATX ( ou seja o fio verde da fonte é aterrado ).

11. Depois que o fio verde de energia é aterrado, a fonte de alimentação principal, como +12V, +5V, -3,3V, etc. será liberada para completar a inicialização.

12. Depois que o circuito da fonte de alimentação é reduzido, a fonte de alimentação da memória, a fonte de alimentação do PCH e a fonte de alimentação do barramento são obtidas.

13. A fonte de alimentação do barramento é convertida pelo circuito para emitir o sinal VTTPWRGD e o chip de gerenciamento de energia que fornece energia aos pés da CPU EN.

14. Após a CPU ser alimentada pelo barramento, ela emite o sinal GFX_VR_EN para ligar a alimentação da placa gráfica.

15. O chip de gerenciamento de energia começa a funcionar, e o circuito de controle desce para fazer com que o VCOER forneça energia à CPU.

16. O chip de gerenciamento de energia emite o sinal VRMPWRGD, um caminho para a ponte indica que a fonte de alimentação da CPU está normal e o outro caminho para o chip do relógio de ponto.

17. O chip de clock começa a funcionar e emite sinais de clock como 100MHz, 48MHz, 33MHz e 14MHz para o PCH, e então o PCH envia sinais de clock para cada dispositivo.

18. Atrasos da fonte de alimentação ATX para enviar o sinal PWOK para o chip IO.

19. O chip IO envia o sinal PWROK para o PCH após a conversão interna, indicando que a fonte de alimentação está normal.

20. O PCH envia o sinal DRAMPWRGD para a CPU, indicando que a alimentação da memória está normal.

21. O PCH envia sinal CPUPWRGD para CPU, indicando que a fonte de alimentação da placa principal está normal.

22. O PCH envia o sinal PLTRST# para reinicializar o chip IO e a CPU. O chip IO envia sinais PCIRST1# e PCIRST2# para redefinir o chip da placa de rede e o slot PCI-E.

23. O PCH e envia o sinal PCIRST# para redefinir o slot PCI.
